RoHS2.0快速工厂级解决方案

                                                                                                XRF-T6+PY-GC方案

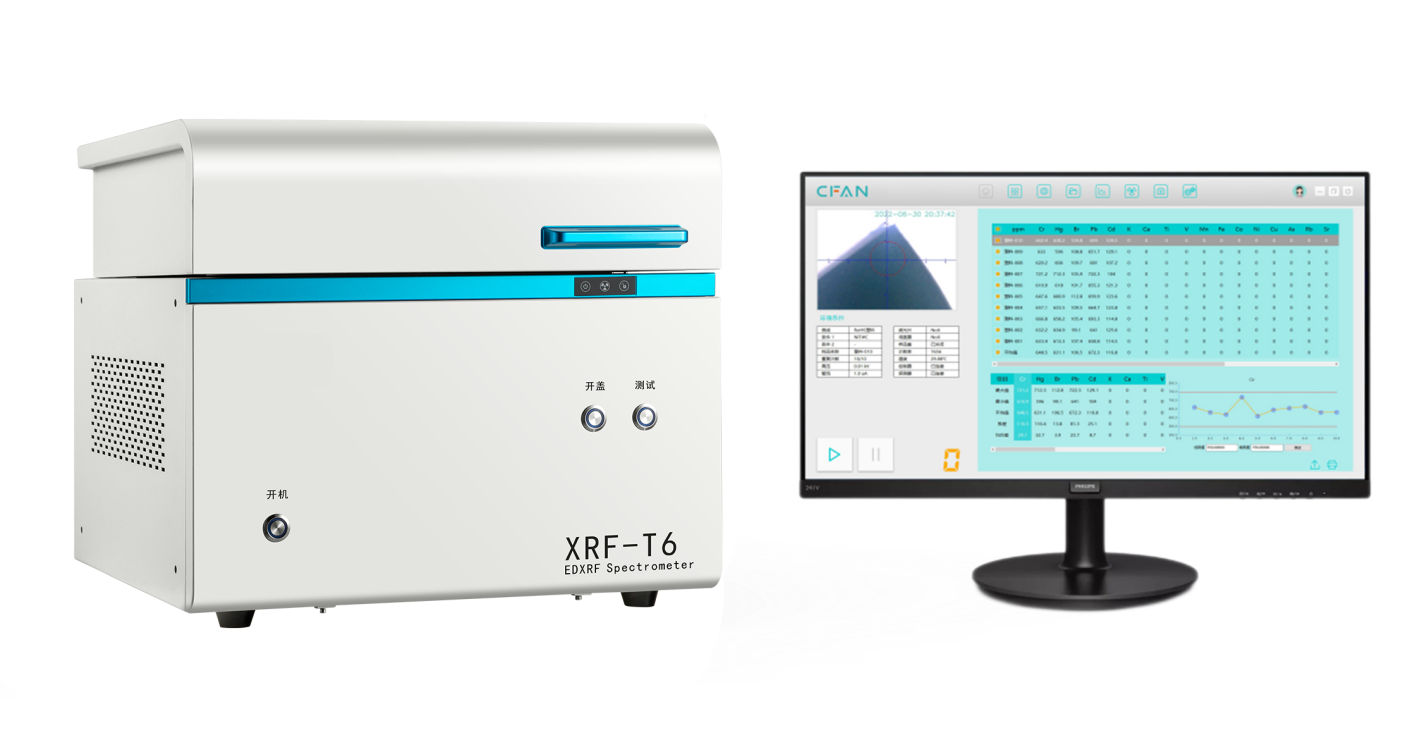

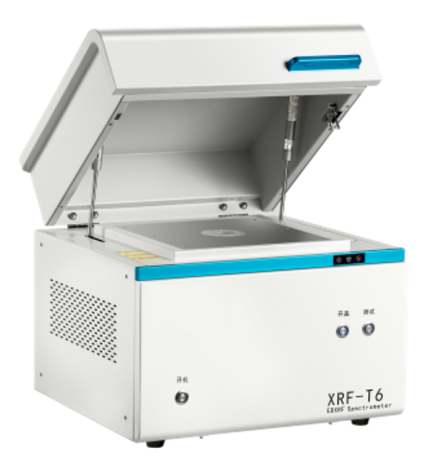

XRF-T6是汇迅科技根据RoHS法规和标准要求，专门针对卤素、RoHS、EN71等环保指令设计的一款RoHS检测仪。采用最新的Smart FP算法可准确检测铅、汞、镉、六价铬、多溴联苯、多溴联苯醚等有害重金属物质。该产品采用进口定制Si-pin探测器，内置工控电脑，检测速度快，测试稳定性好、性价比和准确性高。

规格

l 输入电压：AC100～240V，50Hz

l 产品包装尺寸：530mmX560XmmX505mm

l 产品尺寸：400mmX450mmX382mm

l 样品舱尺寸：346mmX378mmX104mm

l 额定功率：<200W

l 毛重：55KG

l 净重：35KG

l 噪音：50dB

l 使用环境：

  n 温度：15℃～31℃

  n 湿度：<70%（不结露）

   特点                                                                                                核心部件

l 元素检测范围：硫(No.16)～铀(No.92)                                                                        l 探测器：AMPTEK定制版Si-pin探测器

l 可支持最多30个元素同时计算                                                                                             n 面积：6, 分辨率：145±5eV

l 快速检测RoHS1.0指令是否符合                                                                                  l 内置工控电脑：Intel 11代I3电脑

l 卤素检测，支持EN71指令                                                                                            l 高压电源：50KV/1mA数字高压电源

l 检出限：2ppm（最佳基体效应）                                                                                l X射线管：50KV/1mA

l 检测精度：相对误差<±2.5%                                                                                                n 窗口材料：铍窗

l 检测样品：固体/液体/粉末                                                                                                   n 靶材：钨

l 支持多点连续测试，测试效率高                                                                                         n 焦点：ø1.0mm

l 内置Intel 11代i3电脑+Win11系统                                                                                 l 准直器：ø3.0mm

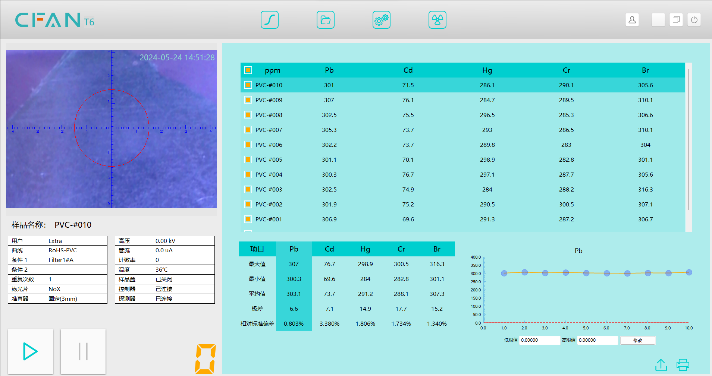

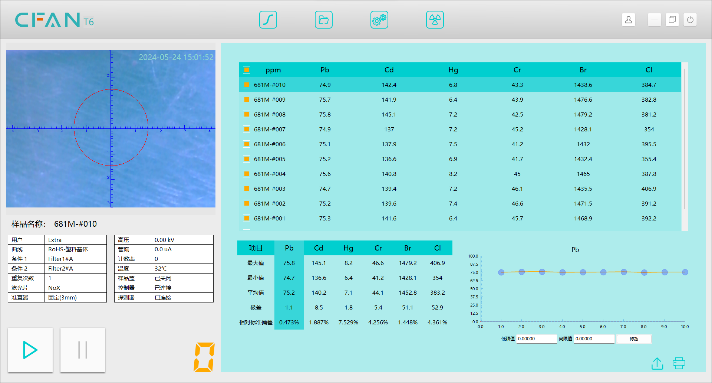

测试案例

                                                                                               热裂解气相色谱仪

1  产品概述

欧盟2006年6月1日生效的RoHS(简称RoHS1.0)限定的有害物质:

①铅Pb＜1000ppm②汞Hg＜1000ppm③镉Cd＜100ppm

④六价铬Cr6+＜1000ppm⑤多溴联苯PBB＜1000ppm⑥多溴联苯醚＜1000ppm

欧盟2019年7月22日生效的RoHS(简称RoHS2.0)增加4种限定有害物质:

①邻苯二甲酸丁苄酯BBP＜1000ppm  ②邻苯二甲酸二丁酯DBP＜1000ppm

③邻苯二甲酸（2-乙基）己酯DEHP＜1000ppm④邻苯二甲酸二异丁酯DIBP＜1000ppm

常用检测电子电器中4种邻苯的方法需要：将样品冷冻-粉碎-称重-化学试剂索氏提取-浓缩-上机检测，整个过程繁琐，花费时间长，化学试剂废液难处理。针对以上问题，欧盟官方批准使用PY/TDGC-MS作为快速筛选检测4种邻苯的方法。

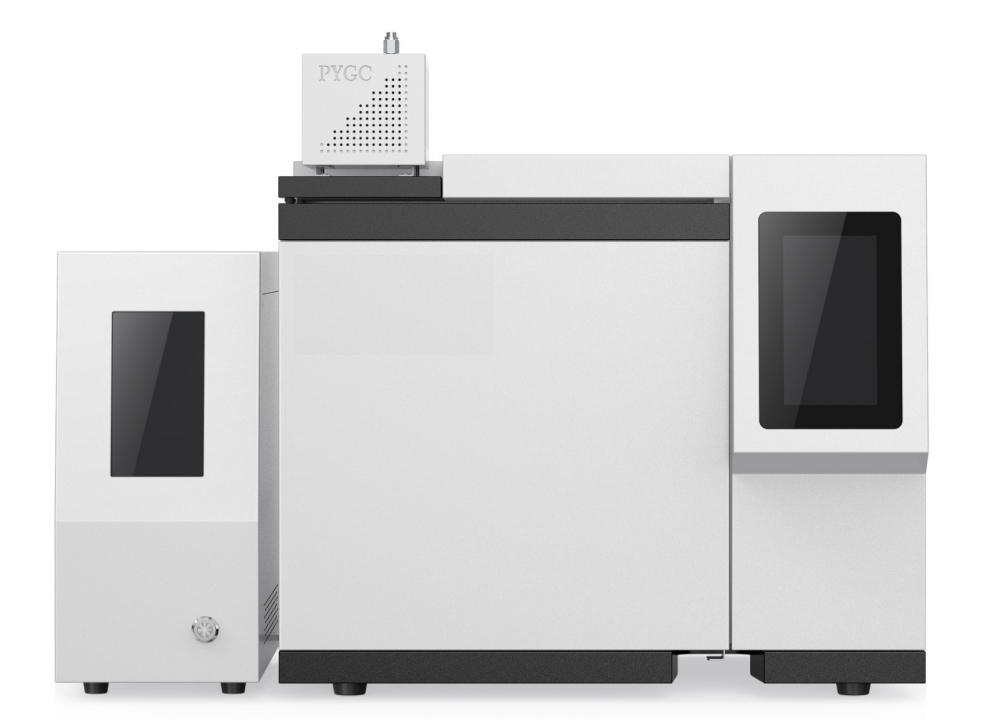

PYGC热裂解邻苯检测仪，是利用热裂解热脱附技术和色谱分离检测技术相结合，快速筛选检测欧盟RoHS2.0新增的4种邻苯的仪器，具有测试速度快、样品无需化学前处理，直接测试、操作简便、使用维护成本底等特殊优势。

广泛使用在电子、电器、玩具、服装、皮革、食品、线材、五金、塑料、油墨、化工、医药等行业快速筛选检测邻苯类物质。

2  主要应用

Ø 电子电器中邻苯二甲酸酯类物质快速筛选检测

Ø 可扩展多溴联苯和多溴联苯醚

3  功能特点

Ø 快速筛选检测，操作简单；

Ø 热裂解脱附仪温度控制：5阶程序升温控制精确；

Ø 热裂解脱附仪配备快速散热系统，仪器准备时间短；

Ø 进样过程无泠点，无死体积，保证重复性和准确性；

Ø 不需要化学试剂前处理，直接固体进样检测；

Ø 适合各种样品基材（固、液、气）；

Ø 专业软件，操控简单；

Ø 气相色谱温度控制和气路控制精准，保障良好的重复性和准确性；

Ø 不需要危化试剂，无危化废液，不需要环评；

Ø 对使用环境无要求,谱图空调房即可;

Ø 一键开始测试;

Ø 直接生成检测报告,自定义报告头和报告尾;

4  仪器技术参数及指标

5  分析测试

5.1  分析流程

（一）样品处理

取称重后的样品，总质量为：0.5-1.0 mg，用镊子将样品固定在石英管中间部位，两端用石英棉固定；液体样直接滴加至石英棉上。再将石英管放入加热装置即可。

（二）参考条件

裂解程序升温：60℃→（120℃/min）→300℃(2 min)

传输线温度：300℃

样品分流进样：固体进样重量需≤ 1.9mg，液体≤1 ul

FID 检测器温度：300 ℃，进样口温度：300 ℃

程序升温 50 ℃，以每分钟 20 ℃升至 300 ℃（保持5分钟）

（三）参考结果

                                                               邻苯二甲酸酯类化合物各组分参考保留时间及时间窗

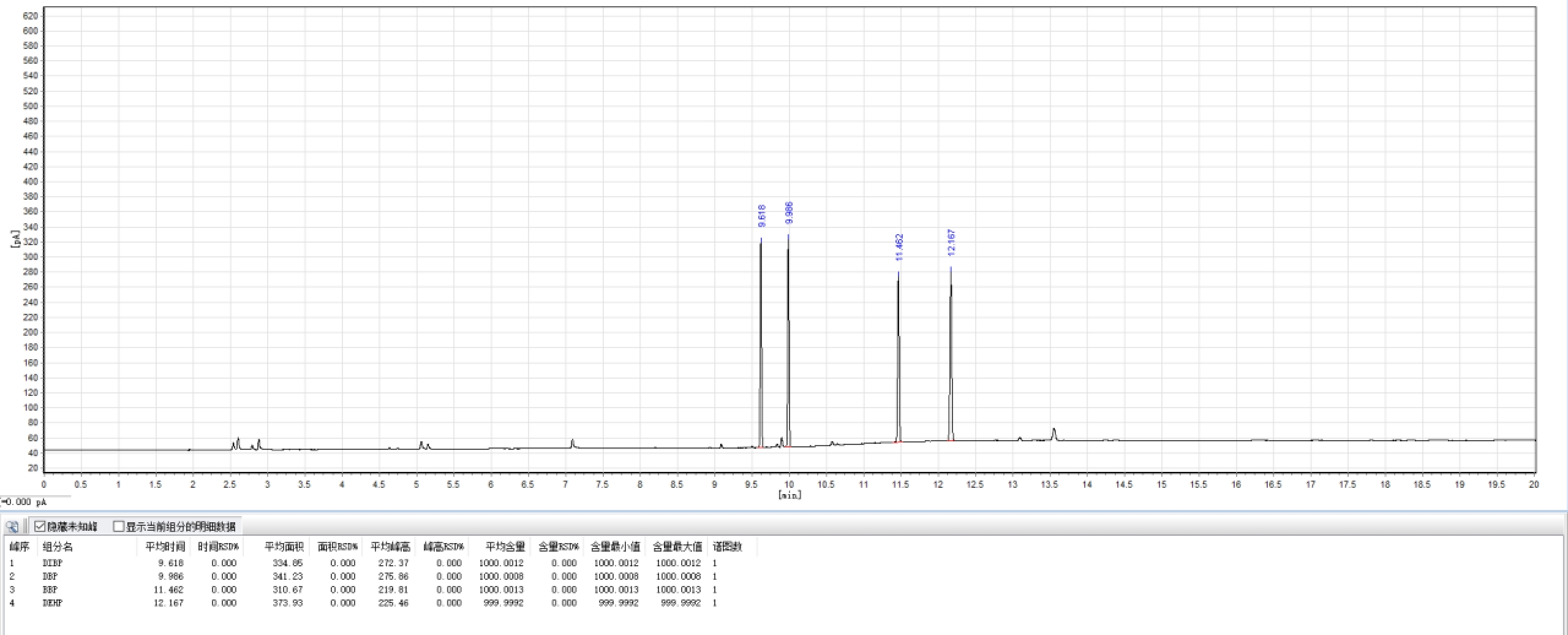

                                                                                               邻苯二甲酸酯类化合物标准物质的参考色谱图

5.2  标准曲线及线性范围

配置含量为50 ppm、100 ppm、250 ppm、500 ppm和1000 ppm的DBP标准溶液，以定量组分峰面积为纵坐标，浓度为横坐标，绘制标准曲线。

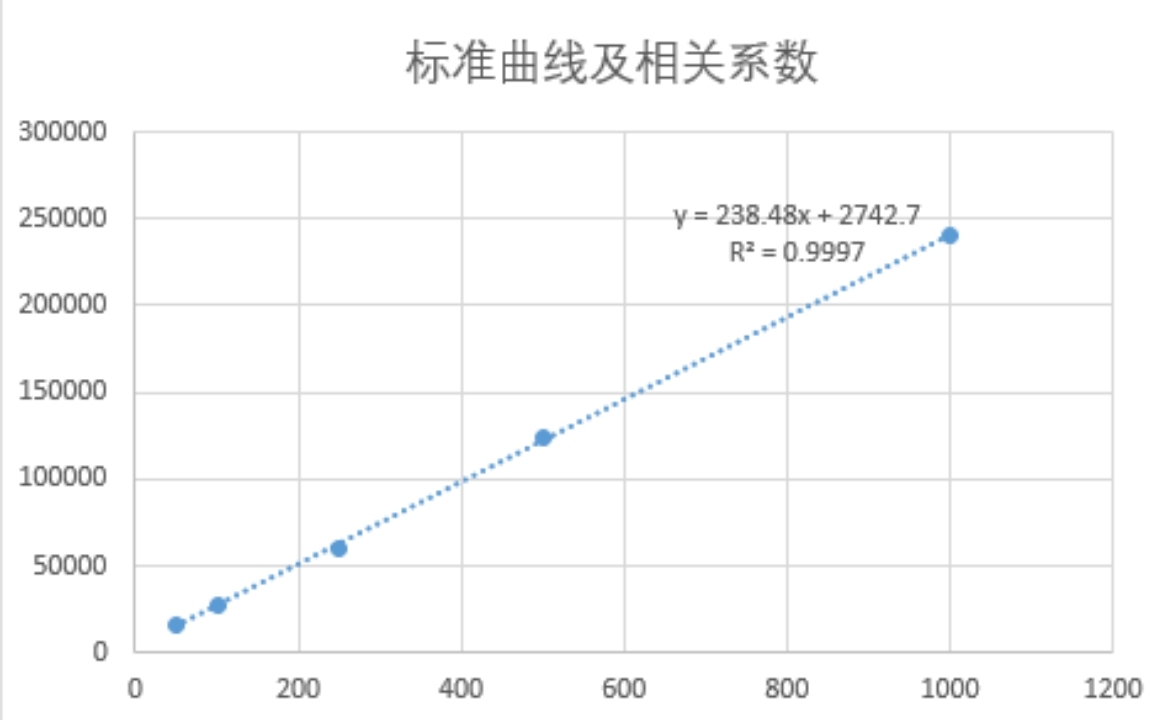

标准曲线及线性相关系数如下所示：

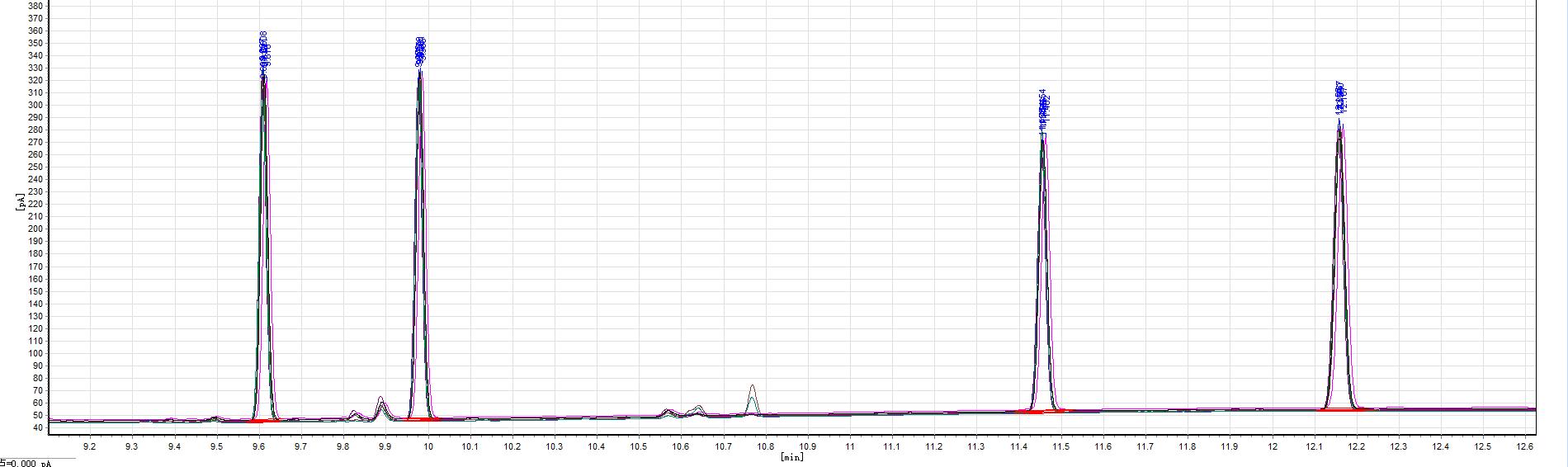

不同浓度的标液峰面积对比如下图所示：

如按照基线噪声2倍信号计算，最低检出限约为50 ppm。

5.3  重复性

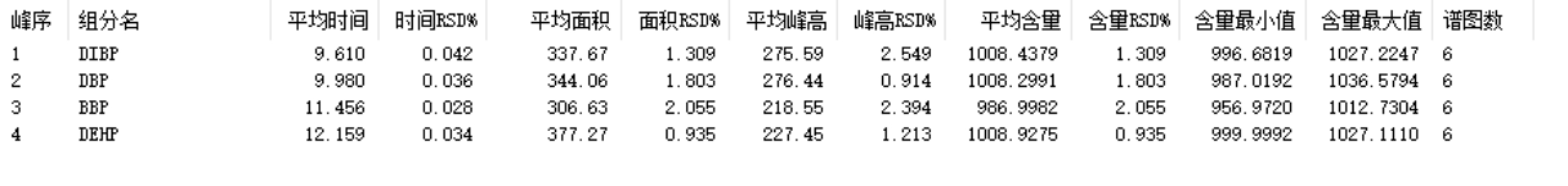

样品重复性测定，结果如下所示：

最低检出限约为50 ppm，线性相关系数大于0.999，RSD≤5%

满足RoHS 2.0邻苯的筛选要求。
