概要

电子扫描方式高速超声波影像装置ES5100搭载了将振荡器呈直线状排列的阵列探头，通过将焦点以电子方式移动，半导体、电子零件、IGBT等功率模块内部高是快速影像化的装置。

视频显示速度，如果测量间距相同的话，与单探针机械扫描的焦点点移动方式相比，可以高速显示。

                                        阵列探头(振荡子面)                                                       电子扫描图像

特长

电子扫描方式实现了最大75MHz(公称频率)的高频，通过阵列探头进行线路扫描可以实现高速测量，被标体内部发生的剥离、微小空隙等在短时间内影像化。
例如，以200µm间距扫描30mm角的被标本时，大约4秒就能完成测量，可以高速显示深度方向的平面图像(以下简称C范围)，确认反射回声强度的分布。另外，在实时截面图像(以下简称B范围)显示的同时，在波形显示(以下简称A范围)中对观察被检体内部状况发挥威力。

                                                                                           C范围显示示例                                                           A范围+B范围显示示例

功能

电子扫描方式高速超声波影像装置ES5100系列，通过电子扫描特有的秒速测量，具备与扫描同时确认的实时图像显示和高清晰度的解析显示功能。

实时图像显示

                         A范围+B范围显示                              C范围显示

高清晰度的解析显示

                                    多点波形显示                                      缩略图层次显示                                            3D块显示                                            3方向横截面图
                                                                                                                                                                                                                                 (回声高度表示)

                                   全波形捕捉模式                                  回声高度强调表示

                                                                                                        (选项)

局部水浸法*

是可以对应功率模块等难以适用全没水浸法的被检体的测定方法。为了尽量减少与水的接触，对被检体向下放置超声波阵列探头，让填充的水和被检体接触进行测量。

• *

• 只在探伤面和探触子之间局部介入水的测量方法。

规格

※关于公称频率和水距离的组合，请咨询。

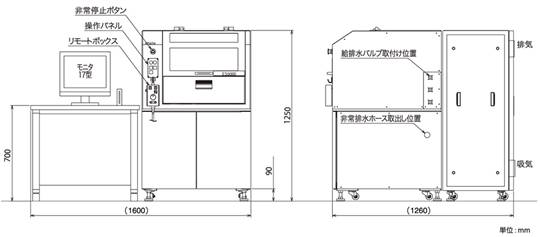

尺寸图
