概要

*照片配备了选项。

超声波影像装置FineSAT是利用超声波将半导体封装、电子零件、陶瓷、金属、树脂零件等内部空洞、裂缝、剥离等缺陷进行非破坏性影像化的装置。也可以检测X射线装置、红外线检查装置、光学显微镜无法检测到的纳米级缝隙。

FineSAT的第三代FineSAT III，在掌握了公认的分辨率等基本性能的同时，充实了高速自动测量、透射、反射同时测量功能、缺陷自动判定功能等分析软件。此外，还实现了探伤数据的批量保存等易用性的提高，从生产过程中的大量检查到研究、开发等广泛用途被活用。

特长

宽阔的开口可以提高安全性。

在方便样品进出的宽阔开口处设置了防止误操作的区域传感器等，也作为标准装备了防止机械、电气事故的机构。

细致地应对工作需求

装满了便于固定小样品的磁铁板、日常检查中不可缺少的标准测试片等装备。除此之外，在软件方面也以充实帮助功能等为首，细致地应对日常操作性的提高。

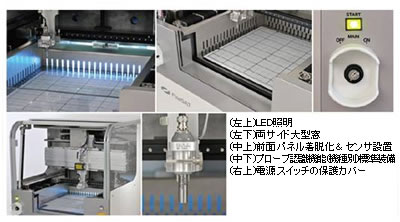

追求易用性和安全性

两侧的大型窗户、LED照明、电源开关保护罩、前面透明面板的安装和拆卸等，为了更方便使用，可以安全地工作，在细节上进行了设计。

• *还有固定印刷电路板的夹具、测量样品背面不被水浸湿的局部水浸装置等选项，请随意咨询。

功能

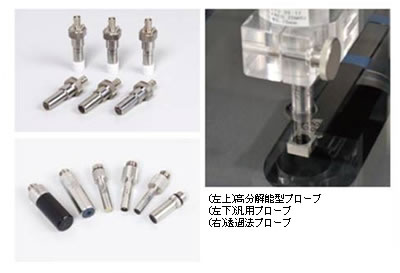

丰富的探针阵容

作为反射法用，从低频到高频，从短焦距到长焦距，根据测量对象和测量条件，我们准备了丰富的探头，此外还具备了透射法探头，所以适合顾客的测量对象。能找到长袍。我们也帮您选择合适的探针。

• *根据您的要求，我们也承接在不让测量对象被水淹没的情况下进行测量的局部水浸型探头的制作。

进化的FineSAT III的解析软件

FineSAT III进一步进化了波形分析、测量、剥离判定、深度信息等分析软件。
±相位、绝对强度、深度数据可以实时比较数据。另外，在波形叠加显示中，即使不同的时间轴也能自动调整时间轴并保存。另外，可以轻松地获得独特的像素间插值处理和自动对比度等更容易看到的数据。
在多门功能中，最多可以设置64个门，标准装备了各门内数据和测量条件的一次性保存以及图像数据的1个文件化。
此外，还标配了捕捉全点波形，离线变更闸门位置重新绘制视频的功能。如果有可以进行FFT分析和差分成像处理的音量扫描功能(选项)的话，通过添加3D查看器软件(选项)，可以构建更立体的超声波影像数据，强化内部结构分析。支持。

反射强度和深度轮廓同时显示，可以进行复合评价。

±相位、绝对强度、深度、极性强调可以实时比较分析。

3D查看器软件(选项)
用3D还原形状、可视化，水平、垂直方向都可以360°旋转，以任意视角观察，也可以在任意位置显示横截面。

规格

• *

• 关于特殊规格请咨询。

• 本产品的超声波输出功率在5W以下，所以不需要安装申报等。

• 也准备了英语语言版的软件

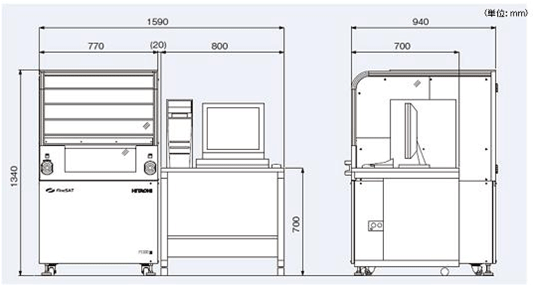

尺寸图
